CA - Common Mode Ringkerner - CAB, CAV, CAF, CAX, CAO.

CA Seriens common mode ringkernespoler anvendes ofte som indgangsfilter i elektrisk udstyr og filtrerer effektivt støjimpulser fra, og giver derved mulighed for at opfylde strenge krav til elektriske udstrålning. Store frekvensområder kan filtreres ved hjælp af høj- og lav-induktans common mode ringkerner i serie.


Kendetegn

  • Adskilte viklinger for minimum kapacitet
  • Opfylder EN138100, VDE 0565, part2: 1997-03 og UL1283
  • Modstår 1500 VAC, 50 Hz i minimum 60 sekunder
  • Konkurrencedygtig pris p.g.a. høj-volumen produktion
  • Produceret i ISO-9000 godkendt fabrik
   Common mode Ringkernespoler

Lo: 100-12 mH
Lo: 10-1.2 mH
Lo: 1.0-0.1 mH

Mekanisk Oversigt
Mekaniske Dimensioner

Ordre Nøgle

Elektriske Specifikationer ved 25°C

Type
Nummer		 IDC
Amp		 LO(mH)
±30%
(2x)		 DCR
mOhm
(2x)		 Spole Dim.
Y.D. x Ht.
(Nominel)		 B V F
 CA_-0.4-100
 CA_-0.5-100
 CA_-0.6-100
 CA_-1.4-100		 0,4
0,5
0,6
1,4		 100
100
100
100		 2.807
2.044
1.543
484		 18 x  7
23 x 11
29 x 13
49 x 30		 3
5
5
8		 3
4
4A
9		 3
4
6
9
 CA_-0.4-82
 CA_-0.5-82
 CA_-0.6-82
 CA_-1.6-82		 0,4
0,5
0,6
1,6		 82
82
82
82		 1.167
1.851
1.397
350		 15 x  8
23 x 11
29 x 13
51 x 32		 3
5
5
8		 3
4
4A
9		 3
4
6
9
 CA_-0.3-68
 CA_-0.5-68
 CA_-0.6-68
 CA_-0.7-68
 CA_-1.8-68		 0,3
0,5
0,6
0,7
1,8		 68
68
68
68
68		 3.692
1.853
1.353
1.108
277		 15 x  8
18 x  7
23 x 11
29 x 13
52 x 33		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.3-56
 CA_-0.5-56
 CA_-0.6-56
 CA_-0.8-56
 CA_-2.0-56		 0,3
0,5
0,6
0,8
2,0		 56
56
56
56
56		 3.126
1.518
1.378
807
228		 14 x  8
18 x  7
23 x 11
29 x 13
52 x 33		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.4-47
 CA_-0.5-47
 CA_-0.6-47
 CA_-0.9-47
 CA_-2.2-47		 0,4
0,5
0,6
0,9
2,2		 47
47
47
47
47		 1.942
1.390
1.001
658
185		 14 x  8
18 x  7
23 x 11
29 x 13
52 x 33		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.4-39
 CA_-0.5-39
 CA_-0.6-39
 CA_-1.0-39
 CA_-2.5-39		 0,4
0,5
0,6
1,0
2,5		 39
39
39
39
39		 1,769
1.267
912
537
150		 14 x  8
18 x  7
23 x 11
29 x 13
53 x 34		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.4-33
 CA_-0.6-33
 CA_-0.7-33
 CA_-1.1-33
 CA_-2.7-33		 0,4
0,6
0,7
1,1
2,7		 33
33
33
33
33		 1.628
837
751
434
124		 14 x  8
18 x  7
23 x 11
29 x 13
53 x 34		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-0.5-27
 CA_-0.8-27
 CA_-1.0-27
 CA_-1.4-27
 CA_-3.2-27		 0,5
0,8
1,0
1,4
3.2		 27
27
27
27
27		 1.179
674
537
279
87		 14 x  8
18 x  7
23 x 11
30 x 14
56 x 37		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.5-22
 CA_-0.9-22
 CA_-1.0-22
 CA_-1.5-22
 CA_-3.6-22		 0,5
0,9
1,0
1,5
3,6		 22
22
22
22
22		 960
542
485
227
70		 14 x  8
18 x  7
23 x 11
30 x 14
56 x 38		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.6-18
 CA_-1.0-18
 CA_-1.1-18
 CA_-1.6-18
 CA_-3.9-18		 0,6
1,0
1,1
1,6
3,9		 18
18
18
18
18		 868
439
388
205
57		 14 x  8
18 x  7
23 x 11
30 x 14
57 x 38		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.6-15
 CA_-1.0-15
 CA_-1.2-15
 CA_-1.8-15
 CA_-4.3-15		 0,6
1,0
1,2
1,8
4,3		 15
15
15
15
15		 793
401
315
167
47		 14 x  8
18 x  7
23 x 11
30 x 14
57 x 38		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-0.7-12
 CA_-1.1-12
 CA_-1.4-12
 CA_-1.9-12
 CA_-4.9-12		 0,7
1,1
1,4
1,9
4,9		 12
12
12
12
12		 709
358
253
149
37		 14 x  8
18 x  7
23 x 11
30 x 13
57 x 38		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9

Gå til top

Elektriske Specifikationer ved 25°C

Type
Nummer		 IDC
Amp		 LO(mH)
±30%
(2x)		 DCR
mOhm
(2x)		 Spole Dim.
Y.D. x Ht.
(Nominel)		 B V F
 CA_-0.7-10
 CA_-1.2-10
 CA_-1.6-10
 CA_-2.0-10
 CA_-5.0-10		 0,7
1,2
1,6
2,0
5,0		 10
10
10
10
10		 647
285
203
136
34		 14 x  8
18 x  7
23 x 11
29 x 13
54 x 35		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-1.1-6.8
 CA_-1.3-6.8
 CA_-2.0-6.8
 CA_-2.6-6.8
 CA_-5.5-6.8		 1,1
1,3
2,0
2,6
5,5		 6,8
6,8
6,8
6,8
6,8		 342
235
148
79
28		 14 x  8
18 x  7
23 x 11
30 x 13
50 x 31		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-1.2-5.6
 CA_-1.5-5.6
 CA_-2.0-5.6
 CA_-2.8-5.6
 CA_-5.9-5.6		 1,2
1,5
2,0
2,8
5,9		 5,6
5,6
5,6
5,6
5,6		 276
193
120
72
26		 14 x  8
18 x  7
23 x 11
29 x 13
49 x 30		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-1.2-4.7
 CA_-1.6-4.7
 CA_-1.9-4.7
 CA_-3.0-4.7
 CA_-6.2-4.7		 1,2
1,6
1,9
3,0
6,2		 4,7
4,7
4,7
4,7
4,7		 253
110
99
58
23		 14 x  8
18 x  7
23 x 11
29 x 13
47 x 28		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.3-3.9
 CA_-1.8-3.9
 CA_-2.1-3.9
 CA_-3.5-3.9
 CA_-6.8-3.9		 1,3
1,8
2,1
3,5
6,8		 3,9
3,9
3,9
3,9
3,9		 230
100
81
42
19		 14 x  8
18 x  7
23 x 11
30 x 14
47 x 28		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.5-3.3
 CA_-2.0-3.3
 CA_-3.0-3.3
 CA_-4.0-3.3
 CA_-7.5-3.3		 1,5
2,0
3,0
4,0
7,5		 3,3
3,3
3,3
3,3
3,3		 165
92
52
34
16		 14 x  8
18 x  7
23 x 11
30 x 14
48 x 29		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.5-2.7
 CA_-2.2-2.7
 CA_-3.5-2.7
 CA_-4.8-2.7
 CA_-7.8-2.7		 1,5
2,2
3,5
4,8
7,8		 2,7
2,7
2,7
2,7
2,7		 172
83
47
22
14		 14 x  8
18 x  7
23 x 11
30 x 14
46 x 27		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.6-2.2
 CA_-2.3-2.2
 CA_-4.0-2.2
 CA_-5.8-2.2
 CA_-8.2-2.2		 1,6
2,3
4,0
5,8
8,2		 2,2
2,2
2,2
2,2
2,2		 135
75
30
16
13		 14 x  7
18 x  7
23 x 11
31 x 15
45 x 26		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.6-1.8
 CA_-2.5-1.8
 CA_-4.5-1.8
 CA_-6.0-1.8
 CA_-8.7-1.8		 1,6
2,5
4,5
6,0
8,7		 1,8
1,8
1,8
1,8
1,8		 111
60
27
14
12		 14 x  8
18 x  7
23 x 11
30 x 14
43 x 24		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.8-1.5
 CA_-2.8-1.5
 CA_-5.0-1.5
 CA_-7.0-1.5
 CA_-9.1-1.5		 1,8
2,8
5,0
7,0
9,1		 1,5
1,5
1,5
1,5
1,5		 89
49
22
11
11		 14 x  8
18 x  7
23 x 11
31 x 15
42 x 23		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-1.9-1.2
 CA_-3.1-1.2
 CA_-5.0-1.2
 CA_-7.5-1.2
 CA_-9.6-1.2		 1,9
3,1
5,0
7,5
9,6		 1,2
1,2
1,2
1,2
1,2		 71
44
20
10
10		 14 x  8
18 x  7
23 x 11
30 x 41
41 x 22		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9

Gå til top

Elektriske Specifikationer ved 25°C

Type
Nummer		 IDC
Amp		 LO(mH)
±30%
(2x)		 DCR
mohm
(2x)		 Spole Dim.
Y.D. x Ht.
(Nominel)		 B V F
 CA_-2.0-1.0
 CA_-3.5-1.0
 CA_-5.0-1.0
 CA_-7.8-1.0
 CA_-10-1.0		 2,0
3,5
5,0
7,8
10		 1,0
1,0
1,0
1,0
1,0		 65
32
18
9
9		 14 x  8
18 x  6
23 x 11
30 x 14
40 x 21		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-2.8-0.68
 CA_-4.2-0.68
 CA_-6.0-0.68
 CA_-8.5-0.68
 CA_-11-0.68		 2,8
4,2
6,0
8,5
11		 0,68
0,68
0,68
0,68
0,68		 37
21
13
7
7		 14 x  8
18 x  7
23 x 11
30 x 14
39 x 20		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-3.6-0.47
 CA_-6.0-0.47
 CA_-7.0-0.47
 CA_-9.5-0.47
 CA_-12-0.47		 3,6
6,0
7,0
9,5
12		 0,47
0,47
0,47
0,47
0,47		 28
11
10
6
6		 14 x  8
18 x  7
23 x 11
29 x 13
37 x 18		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-3.2-0.33
 CA_-6.1-0.33
 CA_-7.2-0.33
 CA_-10-0.33
 CA_-13-0.33		 3,2
6,1
7,2
10
13		 0,33
0,33
0,33
0,33
0,33		 17
7
7
5
5		 14 x  8
18 x  6
23 x 11
29 x 13
36 x 17		 3
3
5
5
8		 2
3
4
4A
9		 2
3
4
6
9
 CA_-3.7-0.22
 CA_-7.6-0.22
 CA_-8.9-0.22
 CA_-11.5-22
 CA_-14-0.22		 3,7
7,6
8,9
11,5
14		 0,22
0,22
0,22
0,22
0,22		 12
5
4
4
4		 14 x  8
18 x  7
23 x 11
29 x 12
35 x 16		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-4.6-0.15
 CA_-9.3-0.15
 CA_-10-0.15
 CA_-12.5-.15
 CA_-16-0.15		 4,6
9,3
10
12,5
16		 0,15
0,15
0,15
0,15
0,15		 8
3
3
3
3		 14 x  8
18 x  7
23 x 11
29 x 12
35 x 16		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9
 CA_-5.7-0.10
 CA_-10-0.10
 CA_-12-0.10
 CA_-13.5-0.1
 CA_-17-0.10		 5,7
10
12
13,5
17		 0,10
0,10
0,10
0,10
0,10		 5
2
2
3
3		 14 x  8
18 x  7
22 x 11
28 x 12
32 x 13		 3
3
5
5
8		 2
3
4
5
9		 2
3
4
6
9

Gå til top

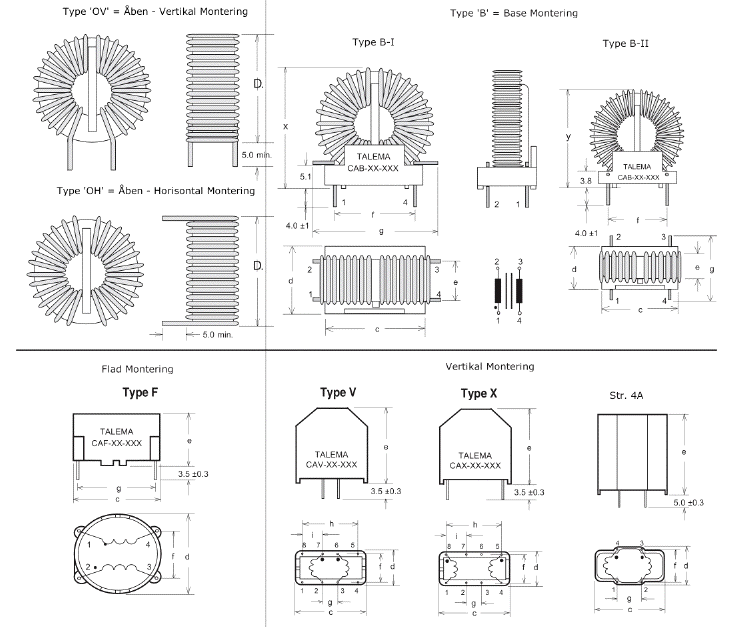

Mekanisk oversigt


Gå til top


Dimensioner Nominale (mm)

Monterings Måde Str. Kode c d e f g h i Terminal Ø
 Base "B-II" 3 19,1 10,8 6,4 15,2 15,9 -- -- 1,02
 Base "B-I" 5
8		 25,4
27,9		 15,2
20,3		 10,2
15,2		 20,3
22,9		 34,3
36,8		 --
--		 --
--		 1,27
1,27
 Vertikal "V" 2
3		 17,8
23,0		 12,8
15,5		 20,0
25,0		 10,0
12,5		 5,0
10,0		 15,0
20,0		 5,0
5,0		 0,60 x 0,88
0,60 x 0,88
 Vertikal "V" 4
4A		 27
32,5		 18,0
18,0		 30,0
35,0		 15,0
15,0		 12,5
12,5		 22,5
--		 5,0
--		 0,60 x 0,88
0,60 x 0,88
 Vertikal "V" 5
6		 32,0
32,0		 20,5
23,0		 35,0
35,0		 17,5
20,0		 12,5
12,5		 27,5
27,5		 7,5
7,5		 0,75 x 1,10
0,75 x 1,10
 Vertikal "V" 8
9		 37,0
43,0		 25,5
28,0		 40,0
47,5		 22,5
25,0		 15,0
25,0		 30,0
30,0		 7,5
7,5		 0,75 x 1,10
0,75 x 1,10
 Flad "F" 2
3		 17,5
22,5		 17,0
22,0		 12,5
15,0		 10,0
12,5		 15,0
20,0		 --
--		 --
--		 0,60 x 0,88
0,60 x 0,88
 Flad "F" 4
6		 27,5
32,5		 27,0
32,0		 17,5
20,0		 15,0
20,0		 25,0
30,0		 --
--		 --
--		 0,60 x 0,88
0,75 x 1,10
 Flad "F" 9 42,5 42,0 28,5 25,0 35,0 -- -- 0,75 x 1,10

Bemærk:


1) Induktans målt ved 25 °C ±5 °C og 10 kHz.
  • L < 2 mH = test niveau < 2,5 mV
  • L > 2 mH = test niveau < 250 mV
2) Induktans tab < 10% ved DC belastning med "In".
3) DC Modstand målt ved 25 °C ±5 °C.
4) Test spænding efter VDE 0565/2.
5) 250 VAC Nominel arbejdsspænding.
6) Maksimum Omgivelsestemperatur: 60 °C.


Bestillings "Nøgle"

Gå til top
